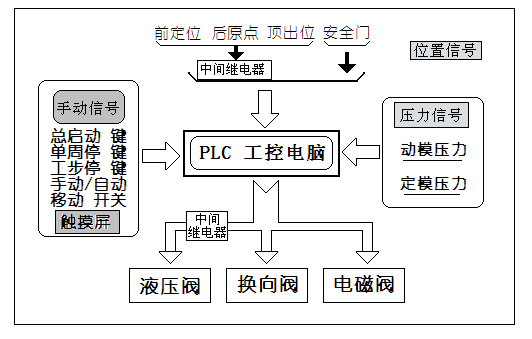

自動機的維護保養說明【設備信號控制示意圖】
電氣檢修知識提示------------------------(一)
1: PLC 的輸入由三部分組成,[手動信號] + [位置信號] + [壓力信號] 。
2: PLC 輸出終端也由三部分組成,[液壓閥] + [換向閥] + [電磁閥] 。
3: 所有的輸入與輸出部件對 PLC 都有一個[點]對應,在輸入部分相應的元件動作,PLC 輸入的一個[點]的小指示燈就亮。輸出部分的[點]指示燈亮?xí)r,相應的終端元件就會動作,
例如 :將功能旋鈕撥到手動位置時,PLC 的X3示燈就亮,按總啟動鍵時X0 燈亮。在手動操作畫面將移模移到后原點位置時,X10的燈就亮。
定模與動模的電接點壓力表觸點閉合 X12 X14燈就亮。
故障示例:如果動模到達后原點位不停,且X10燈不亮 → 原點感應開關壞 → 中間繼電器壞。如果動模不在原點位置X10燈就亮,→ 感應開關壞。
同理:前定位故障,頂出檢測,電接點表的故障的分析與判別同上述。
注意: 感應式接近開關安裝時感應頭與移動金屬體的距離為2-4mm。
220V二線制開關必須串接繼電器線圈后才可以接上電源 !!
友情提示:平時停機時維護人員要經常檢查輸入部件可靠情況,外部的元件上自身帶有自指示燈的,出現一個動作變化指示燈相應發光。
例如:手動狀態時,用一個鐵器靠近離開感應開關,其尾部的燈就變化。
電氣檢修知識提示------------------------(二)

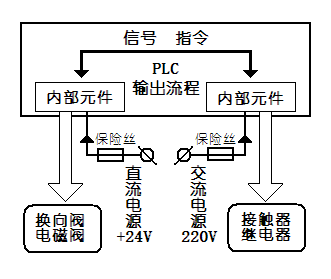

【PLC輸出動作流程】
1:根據上述流程圖可知,PLC 外部終端元件無論是在手動檢查狀態還是在工作循環狀態,相應的時刻沒有相應的動作,可作如下檢查。
故障示例: 在后原點位置,點擊[開模]畫框,開模液壓閥是不會動作的。
液壓泵過載報警時點擊開液壓泵,電機是不會啟動的。
又如:(1) 在自動循環中如果電接點壓力表觸點出于閉合狀態,或觸點回路短路,蒸氣閥門是不會動作的,這并不等于閥門輸出回路有問題,觸點閉合會給電腦一個壓力信號,相當于成型壓力到了。自然不會進行加熱動作。
(2)在自動循環中,進入充料工序,但沒有吹料動作,手動檢查發現吹料閥不動作,作如下檢修:→+24V電源好→+24v保險絲好→用萬用表測量吹料電磁閥線圈,→線圈燒毀,→更換線圈 。
友情提示:希望尊敬的用戶不要過高的企望設備不出毛病,任何先進可靠的設備總有出故障的時候。客戶方的有關人員應積極學習掌握本手冊的內容,遇問題時多動一下腦筋。
開心一刻:
用戶的維護人員打電話反映,本設備的問題 太多了,所有的氣動閥門都打不開,怎樣弄 都不行,沒法解決了,廠家的技術人員千里 迢迢趕到一看,是調壓器的開關沒打開!
總結:
(1)機電一體化的設備控制核心都是由[輸入][輸出]部分,加各控制信號組成。各部分可能有一個或兩個以上的回路環節構成。檢修時如果沒有掌握到較高的水平,可采用最耗時也較有效地方法 →根據現象,在相應的回路中一個環節一個環節的檢查,同時又要注意輸入部分的各個信號正常與否,輸入信號不正常必然導致輸出動作的不正常。
(2)關于生產制品理想與否很大程度上與原料,模具,生產媒介,生 產工藝調整有關。
(3)本設備手冊在編寫時,已最大限度地考慮了用戶的實際情況,在內容方式上,采用了教材式的編排風格,以利于用戶盡快的掌握吸收。希望尊敬的用戶有關使用和維護本設備的人員,多學一些機電常識,爭取為您的 企業爭光添彩 !
(4)生產中蒸氣壓力,冷氣壓力,冷水壓力,一定要達到要求 !
自動機的維護保養說明
故障檢修列表 【僅供參考】
系統部件 |
故障現象 |
檢修方法 |
項目 |
|
液壓系統 |
液壓泵不啟動 |
1、檢查三相電壓是否正常 |
1 |
|
沒有慢速 |
1、檢查高壓慢速溢流閥線圈與閥芯正常否 |
2 |
||
沒有快速 |
1、檢查低壓快速溢流閥線圈與閥芯正常否 |
3 |
||
沒有換向動作 |
1、檢查換向閥線圈與閥芯正常否 |
4 |
||
系統壓力調不起來 |
同時進行2—3項的檢查電機反轉 |
5 |
||
油缸保壓時間短 |
1、油缸內部活塞密封不好 |
6 |
||
動模爬行或蠕動 |
1、油缸內部有空氣,手動工作幾個來回排氣 |
7 |
||
液壓泵油量少 |
1、同時進行2—3項的檢查 |
8 |
||
位置信號系統 |
前后位置信號 |
動模到后原點不停機 |
1、后原點感應開關壞 |
9 |
動模手動移動時只能關模不能開 |
進行第4項檢查 |
10 |
||
在自動循環時合模過程中就充料 |
前定位感應開關擊穿 |
11 |
||
到達前定位處不停機 |
1、前定位感應開關壞 |
12 |
||
頂出位置 |
全循環時總是頂出后不返回且不進入下個循環 |
1、頂出感應開關失效 |
13 |
|
制品還沒頂出或剛開模就頂,而后又合模充料 |
頂出感應開關擊穿失效 |
14 |
||
成型壓力信號 |
定或動 |
加熱過程長時間不停汽 |
1、蒸汽壓力太低 |
15 |
動?;蚨2患訜?/span> |
1、電接點表觸點短路 |
16 |
充料系統 |
個別料槍不開 |
1、料槍內部活塞太緊或潤滑不足氣管接反動作反向 |
16 |
料槍全打不開或不閉 |
1、在冬季料槍內部有水結冰卡住 |
17 |
|
吹料閥打不開 |
1、吹料閥線圈壞了 |
18 |
|
吹料閥關不嚴 |
1、內部彈簧有問題 |
19 |
|
模具前行即充料 |
安全門上方前部的定位開關失效 |
20 |
|
真空系統 |
真空泵不啟動 |
1、檢查三相電壓是否正常 |
21 |
儲料桶不吸料 |
1、手動位置進入手動操作畫面,啟動[真空泵]點擊[吸料閥]并觀察 |
22 |
|
真空度小的多 |
1、檢查真空泵供水電磁閥線圈 |
23 |
|
各氣動閥門 |
各氣動閥門動作無力速度慢或不動 |
設備控制氣壓正常的情況下,將功能開關手動位置,進入手動操作畫面打開試車開關,單一的檢查各個氣動元件的情況。方法參見21頁的內容 |
24 |
電氣系統 |
各電機啟動困難或無力 |
三相電源缺相 |
25 |
運行時斷路器跳閘 |
1、電機線圈懷或電機進水 |
26 |
|
安全門失去控制作用 |
停機手動位置,拉開安全門按壓安全門開關看PLC的上端X23是否有亮 滅的變化。無變化則開關壞 |
27 |
|
電控柜內的某個保險越燒越頻繁 |
預示著所帶的負載線圈可能或線頭有短路現象 |
28 |
敬告用戶:前述表格內容大多是根據原理推演出來的。用戶針對具體的故障 時,還應根據原理結合現象仔細分析查找。我們會在以后長期的 實踐服務中,積累經驗,依信函的方式將此類經驗傳送給用戶!
